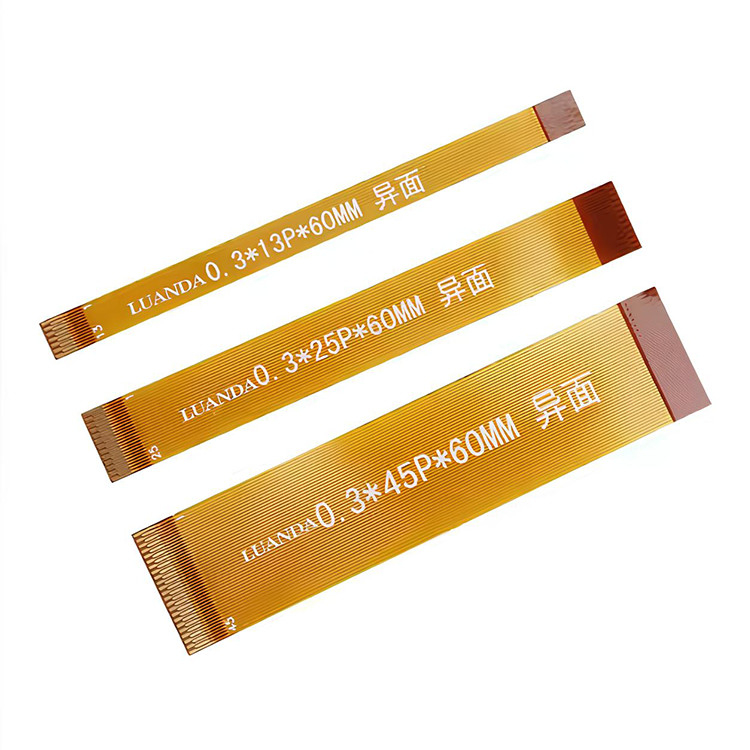

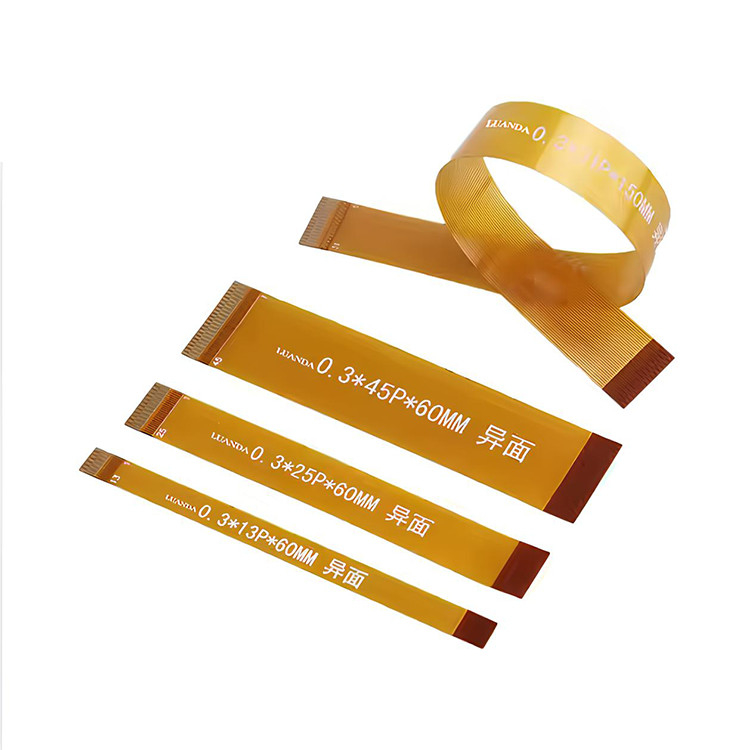

Name: FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board
Brand: RY
SKU: RY-0,3 mm FPC a doppio strato
Rating: 4.8 (165 reviews)

Casa > PRODOTTI > Cable FFC FPC >

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board

0.3mm Pitch ffc fpc cable

9p ffc fpc cavo

11p ffc fpc cavo

Luogo di origine:

La CINA

Marca:

Certificazione:

CE,ROHS

Numero di modello:

RY-0,3 mm FPC a doppio strato

Contattici

Richieda una citazione

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board

Dettagli del prodotto

Tipo:

FPC

Spessore del rame:

1/2 oz

Dimensione minima del foro:

0.1 mm

Min. Larghezza della linea:

0.125 mm

Min. Spaziamento tra le linee:

±0.05 millimetro

Finitura superficiale:

Inmersione in oro, placcaggio in oro, stagno, OSP.

Strato:

1-2 strati (Flex Board)

Termini di trasporto & di pagamento

Quantità di ordine minimo

la quantità può essere negoziabile

Prezzo

Most favorable

Imballaggi particolari

PE interno, cartone esterno

Tempi di consegna

Spedito in 9-12 giorni dopo il pagamento

Termini di pagamento

L/C, T/T, Paypal, Western Union,

Capacità di alimentazione

10000pcs

Prodotti relativi

Custom 1.25mm Pitch Awm 20624 80c 60v Vw 1 FFC FPC Connector 16 24 45 80 Pin Wire Harness Flessibile Flat Cable PCB Socket

Ottenga il migliore prezzo

FFC/FPC IS100-L08T-C46-C NERO a HS100-L08N-N62 NERO LED FFC EXTENSION CABLE

Ottenga il migliore prezzo

OEM / ODM FPC Connector Cable Sino Tech AWG 40 30V Cablaggio

Ottenga il migliore prezzo

16 pin FFC FPC Cable AWM 20628 0,5 pitch per la connessione PCB con connettore LVDS

Ottenga il migliore prezzo

Contattici

86--13405295160

info@rygroup.net

Contatto ora

Descrizione di prodotto

Personalizzazione FPC strato parametro

Progetto	Capacità di elaborazione	Processo dettagliato
Numero di piatti	Piani da 1 a 8	Il numero di strati indica il numero di linee FPC
Struttura FPC	Un lato	Spessore convenzionale della piastra 0,08-0,12 mm
	Due lati	Spessore convenzionale della piastra 0,1-0,2 mm
	Tre strati	Spessore convenzionale della piastra 0,13-0,2MM
	Quattro strati	Lo spessore di riferimento del corpo del filo è di 0,2-0,25 mm
	Quinto strato	Lo spessore di riferimento del corpo del filo è 0,24-0,28MM
	Sei strati	Lo spessore di riferimento del corpo del filo è 0,28-0,33MM
	Otto strati	Lo spessore di riferimento del corpo del filo è 0,35-0,4M

Processo artigianale

Spessore della scheda Fpc	Lato singolo 0,08 - 0,12 mm	1) si riferisce allo spessore della scheda morbida FPC, escluso lo spessore del materiale rinforzato, come la superficie di misura senza rame o senza pellicola di copertura, lo spessore del prodotto finito sarà ridotto di conseguenza. 2) Se il rivestimento bianco Se viene utilizzata una pellicola, lo spessore del pannello singolo aumenterà di 18 mm e quello del pannello doppio di 36 mm.
Spessore della scheda Fpc	Doppio lato 0,1-0,2 mm
Materiale di base Spessore del foglio di rame	12 u ((1/3OZ), 18 μ ((1/ 2OZ ), 35 μ ((1OZ))/ 70 μ ((2OZ))	Si riferisce allo spessore della lamina di rame del livello di linea FPC.
Trattamento superficiale	Scavo oro, scatola di scarico, OSP	Significa affondare uno strato di nichel-oro sulla superficie del pad per impedire l'ossidazione.
Spessore dell'area di rinforzo	Spessore totale dell'area di rinforzo = spessore della piastra FPC + spessore rinforzato	Inserire e rimuovere il dito d'oro o aggiungere spessore per l'uso.

Parametro del processo

Tolleranza all'apertura (piantata attraverso un foro)	± 0,05 mm
Tolleranza di foratura (non placcata attraverso il foro)	± 0,05 mm
Fuoco di posizionamento e tolleranza del PAD	± 0,05 mm
Larghezza minima di linea/intervallo tra le linee	1 oncia 0,1/0,1 mm±0,03 mm
	1/2 oncia 0,06 mm ± 0,02 mm
	1/3 oncia 0,06 mm
Tolleranza di incisione	± 0,02 mm
Tolleranza di precisione di allineamento del testo	± 0,2 mm
Tolleranza di precisione per l'allineamento della saldatura	± 0,05 mm
Tolleranza di spessore FPC	± 0,03 mm
Tolleranza dello spessore del rinforzo PI	± 0,03-0,05 mm
Tolleranza dello spessore della lamiera di acciaio e del FR4 rinforzato	± 0,05 mm
Tolleranza di apertura della piastra di rinforzo adatta e del finestrino a dita	± 0,2 mm
Tolleranza del laser (forma e foro)	± 0,05 mm
Tolleranza del contorno dell'impatto (da bordo a bordo) (stampo in acciaio)	± 0,1 mm, membrana di precisione ± 0,05 mm
Requisito di protezione ambientale	Rispettare le norme ROHS e REACH
Prova di sollecitazione termica	Rispettare le norme ROHS e REACH

La nostra compagnia:

RY Electronic Technology Co., Ltd., un'azienda esperta con un decennio di esperienza, è specializzata nella realizzazione di soluzioni su misura per cavi e connettori attraverso la progettazione, lo sviluppo e la produzione.La nostra offerta comprende una vasta gamma di prodotti quali cavi FFC/FPC, cavi a nastro piatto flessibile, cavi LVDS, imbracature su misura, imbracature JST, assemblaggi di cavi Molex, connettori circolari, connettori ISOBUS, micro connettori coassiali e altro ancora.

Con un ampio coinvolgimento nel settore e una grande conoscenza, ci dedichiamo a fornire opzioni personalizzate di prim'ordine e affidabili alla nostra clientela.Se avete bisogno di soluzioni personalizzate per cavi e connettoriNon vediamo l'ora di offrirvi un servizio eccezionale e un prodotto di eccellenza.

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board 0

I nostri vantaggi:

1Controllo della qualità:la maggior parte dei prodotti ha il certificato UL CE ROHS.ISO9001:2008.
2. MOQ basso: 5pcs/10pcs/20pcs/50pcs, dipende da diversi articoli.
3Tempo di consegna veloce: 2-15 giorni, consegna puntuale.
4. Buono servizio post-vendita: potremmo offrire supporto tecnico o servizio di reso in breve tempo.
5. 1 anno di garanzia.
6Servizio OEM/ODM.
7Ti piacerà:
•protezione della qualità del prodotto al 100%
•protezione del 100% della consegna in tempo utile
•protezione del pagamento del 100% per l'importo coperto

FAQ:
• D: Posso avere dei campioni?
A: Sì, l'ordine di campione è disponibile per il controllo di qualità e il test di mercato, e sarà il pagamento del trasporto.

• Q: Qual è il tempo di consegna?
R: Di solito ci vogliono circa 1-3 giorni per produrre i campioni.
Di solito ci vogliono circa 3-7 giorni per produrre i prodotti.

• D: Qual è il termine di pagamento?
R: Di solito accettiamo PAYPAL, T/T come termine di pagamento principale, e altri pagamenti possono essere negoziati.

• D: Problemi di qualità?
R: Se c'è un problema o una domanda di qualità, potremmo offrire supporto tecnico o servizio di reso.

R: Quali altre garanzie esistono?

• Q: Abbiamo professionisti per fornire un servizio post-vendita uno su uno per fornire agli acquirenti il miglior servizio post-vendita

R: Come contattarci?

• Q:invia i dettagli della tua richiesta in basso, fai clic su "invia" ora! campione gratuito e il miglior prezzo ti aspettano, se non riesci a trovare il prodotto nel nostro web, puoi anche inviare una richiesta a noi,Anche se non ce la facciamo, troveremo lo stesso prodotto con buona quantità e buon prezzo.
